通信协议- IIC和SPI

IIC（intel integrated circuit）和SPI（serial peripheral interface）是一种低速短距离通信总线。
SPI没有明文规定。
IIC可多主总线，SPI是单主总线。

传输速度：
SPI有多快传多快。
IIC：标准模式（100kbps）、快速模式（400kbps）、高速模式（3.4Mbps）。

IIC的传输规则：

IIC有两根线：SDA、SCL。
规定在SCL = 1，SDA稳定
设备号：每个IIC设备都有一个唯一的7位设备号，占一个字节的高8位。
读写位：是设备号的最低位，0为写，1为读。
开始信号：在SCL = 1，SDA负脉冲。
结束信号：在SCL = 1，SDA高脉冲。
应答信号：在SCL = 0，SDA = 0。
发送数据：在SCL = 0，改变SDA。（高位先发）
接收数据：在SCL = 1，读取SDA。

传输时序：
开始新号 设备号 读写位 数据 应答 结束信号

SPI传输规则：

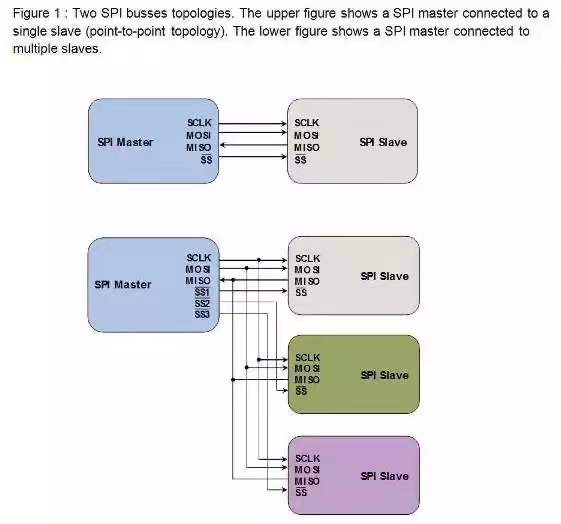

SPI有4根线：SCL、MISO、MOSI、CS。
CPOL（时钟极性）：CPOL=0，表示当SCLK=0时处于空闲态
CPHA（时钟相位）：CPHA=0，表示数据采样是在第1个边沿，数据发送在第2个边沿。
SPI根据时钟极性和相位有4种传输模式，设备之间传输时模式必须一致。
